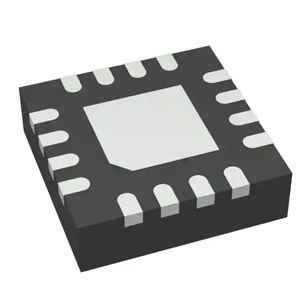

IC для Microchip TRANS NPN

IC для мікрочіпа TRANS NPN, ATA5830 є високоінтегрованим низькопотужним радіопередавачем UHF ASK/FSK. Atmel ATA5830 розділений на кілька секцій; радіочастотний інтерфейс, цифрова смуга частот і 8-розрядний мікроконтролер AVR з низьким рівнем потужності. Продукт розроблений для діапазонів частот ISM в діапазонах від 310 до 318 МГц, 418 до 477 МГц і 836 до 928 МГц. Кількість зовнішніх деталей зведена до мінімуму завдяки дуже високому рівню інтеграції в цьому пристрої.

1). Підтримувані діапазони частот – «Низькі діапазони від 310 МГц до 318 МГц, 418 МГц до 477 МГц» – «Високі діапазони від 836 МГц до 928 МГц» – 315,00 МГц/433,92 МГц/868,30 МГц і 915,00 МГц з одним Crystalом 052 МГц.

2). Низьке споживання струму – 9,3 мА для режиму RX (низький діапазон) 480 мкА для 50 мс циклу 3-канального опитування – 9,1 мА/13,8 мА для режиму TX (низький діапазон, вихід = 6 дБм/10 дБм).

3). Типовий струм режиму ВИМКНЕННЯ 5 нА (макс. 600 нА при Vs = 3,6 В і T = 85°C).

4). Програмована вихідна потужність – від 12 дБм до +14,5 дБм (з кроком 0,4 дБ)

5). Вхідна точка стиснення 1 дБ – 35 дБм (повний рівень чутливості) – 20 дБм (знижена чутливість на 15 дБ)

6). Програмована частота каналу з роздільною здатністю Fractional-N PLL – 93 Гц для низького діапазону – 185 Гц для високого діапазону

7). Відхилення FSK від ±0,375 кГц до ±93 кГц

8). Чутливість FSK (кодування Манчестера) на частоті 433,92 МГц–106 дБм при 20 Кбіт/с, Δf =±20 кГц, BWIF = 165 кГц––109 дБм при 10 Кбіт/с, Δf =±10 кГц, BWIF = ±10 кГц 165 кГц – 112 дБм при 5 Кбіт/с, Δ f =±5 кГц, BWIF = 165 кГц – 121 дБм при 0,75 Кбіт/с, Δf = ± 0,75 кГц, BWIF = 25 кГц

1). ASK Sensitivity (Manchester Coded) на частоті 433,92 МГц – 107 дБм при 20 Кбіт/с, BWIF = 366 кГц – 117 дБм при 1 Кбіт/с, BWIF = 366 кГц

2). Програмована смуга пропускання RX-IF від 25 кГц до 366 кГц (прибл. 10% кроків)

3). Блокування (BWIF = 165 кГц): 64 дБК на частоті. Зсув = 1 МГц і 48 дБК при 225 кГц

4). Високе відхилення зображення 55 дБ (315 МГц/433,92 МГц) 47 дБ (868,3 МГц/915 МГц) без калібрування

FPCB має багато переваг, таких як економія простору, зниження ваги та висока гнучкість. FPC в основному використовується в мобільних телефонах, цифрових камерах, планшетах, ноутбуках, носимих пристроях та інших продуктах. На FPCB припадає велика частка додатків у смартфонах, які можуть задовольнити потреби в екранах мобільних телефонів, акумуляторах та модулях камери. В епоху 5G поява багатофункціональних модулів смартфонів, радіочастотних модулів, складних екранів і мініатюрних моделей невіддільна від підключення гнучких плат FPC.

Інтегральна мікросхема для мікрочіпа TRANS NPN відповідає вимогам RoHs3, і ми гарантуємо, що всі пропоновані нами частини є новими та оригінальними, будь-які проблеми з якістю, хибні до десяти компенсацій.
